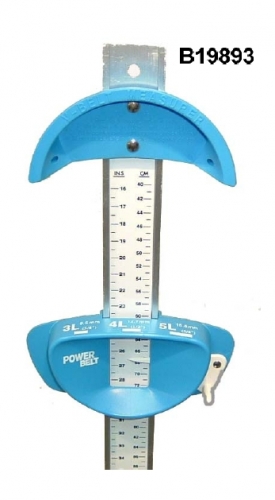

Měřidlo délky řemenů

Měřidlo délky řemenů. Měří délku řemenů v milimetrech i v palcích. Ručička měřidla ukazuje délku řemenu v rozměru Lw. Nekalibrované.
Zobrazit více
66.09% (69 hodnocení)
1 179,00 Kč
ks
vložit do košíku
2 měsíce od obj.

Hlídat dostupnost produktu

katalogové číslo: B19893
záruka:24 měsíců
cena bez DPH:974,38 Kč
cena vč. DPH:1 179,00 Kč
popis
parametry
soubory a odkazy
diskuze

Měřidlo délky řemenů. Měří délku řemenů v milimetrech i v palcích. Ručička měřidla ukazuje délku řemenu v rozměru Lw. Max dékla řemenu je 300 cm. Určeno k zavěšení na stěnu nebo regál.

  • Li znamená vnitřní délku řemenu
  • La znamená vnější délku řemenu
  • Lw znamená účinnou délku řemenu ta se Lw=Ld
  • Le znamená efektivní délka
Užívané číselné značení šířky profilu Název profilu Typ pro- filu Rozměry [mm] Rozměry Nomi- nální délka uvá- děná v Rozdíly délek [mm] Minim. průměr řeme- nice dw [mm] Minim. obvod- ová rychlost [m/s] Rozsah pracov- ních teplot od/do
[°C]
Lw = La - Li =
b x h α bw La - Li +
1 2 3 4 5 6 7 8 9 10 11 12 13
3 3M 1 3 x 2 60° - Lw/La - - - 17 45 -30/60
5 W/5 1 5 x 3 40° 4,2 Li 8 11 19 20 - -30/60
5M 1 5 x 3,3 60° - Lw/La - - - 27 45 -30/60
5,5 1 5,5 x 4,3 40° 4,2 Li - - - 24 - -30/60
6 Y/6 1 6 x 4 40° 5,3 Li 10 15 25 28 - -30/60
6,5 1 6,5 x 4 40° 5,4 Li - - - 28 - -30/60
7 7M 1 7 x 5,3 60° - La - - - - 45 -30/80
8 8 1 8 x 5 40° 6,7 Li 12 19 31 40 30 -30/60
X8 2 8 x 5 36° 6,7 Lw 12 19 31 - 30 -30/80
9,5 SPZ 3 9,7 x 8 40° 8,5 Lw 13 38 51 63 40 -30/60
XPZ 4 9,7 x 8 36° 8,5 Lw 13 38 51 56 45 -30/80
3V 5 9,5 x 8 38° - La 4 38 42 63 35 -
3VX 6 9,5 x 8 38° - La 4 38 42 56 45 -30/80
3L 5 9,5 x 5,5 40° - La - - - - - -
AVX10 7 10 x 8 36° 8,5 La 13 51 64 50 45 -30/80
10 Z/10 1 10 x 6 40° 8,5 Li 16 22 38 50 25 -30/60
ZX 2 10 x 6 36° 8,5 Lw 16 22 38 45 30 -30/80
11 11M 1 11 x 7,1 60° - La - - - - 45 -30/60
AVX11,9 7 10,5 x 8,5 36° - La - - - - - -30/80
12,5 SPA 3 12,7 x 10 40° 11 Lw 18 45 63 90 40 -30/60
XPA 4 12,7 x 10 36° 11 Lw 18 45 63 71 45 -30/80
4L 5 12,7 x 7,2 40° - La - - - - - -
AVX13 7 13 x 9 36° 11 La 18 45 63 63 45 -30/60
AVP13 7 13 x 10 36° 11 La 18 45 63 90 35 -30/80
13 A/13 1 13 x 8 40° 11 Li 20 30 50 71 25 -30/60
AX 2 13 x 8 36° 11 Lw 20 30 50 63 30 -30/80
16 SPB 3 16,3 x 13 40° 14 Lw 22 60 82 140 40 -30/60
XPB 4 16,3 x 13 36° 14 Lw 22 60 82 112 45 -30/80
5V 5 15,9 x 13 38° - La 11 60 71 140 35 -30/60
5VX 6 15,9 x 13 38° - La 11 60 71 112 45 -30/80
17 B/17 1 17 x 11 40° 14 Li 26 43 69 112 25 -30/60
BX 2 17 x 11 36° 14 Lw 26 43 69 90 30 -30/80
20 20 1 20 x 12,5 40° 17 Li 31 48 79 160 20 -30/60
X20 2 20 x 12,5 36° 17 Lw 31 48 79 160 30 -30/80
21 SPC 3 22 x 18 40° 19 Lw 30 83 113 224 40 -30/60
XPC 4 22 x 18 36° 19 Lw 30 83 113 157 45 -30/80
22 C/22 1 22 x 14 40° 19 Li 36 52 88 180 25 -30/60
CX 2 22 x 14 36° 19 Lw 30 58 88 140 30 -30/80
25 25 2 25 x 16 40° 21 Li 39 61 100 250 25 -30/60
8V 1 25,4 x 23 38° - La - - 120 355 35 -30/60
